Установки пайки волной припоя STALLION 310 и STALLION 321

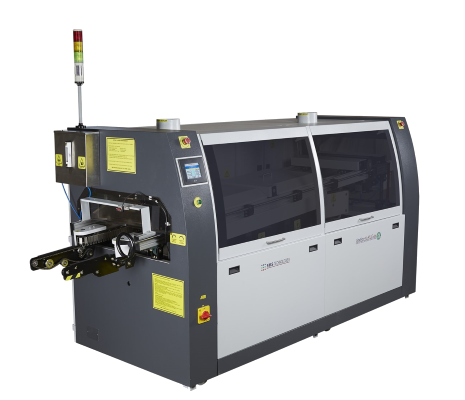

Установки пайки волной припоя STALLION 310

Новые установки пайки волной припоя мод. Stallion 310 и 321 от EMS Technologies являются экономичными и компактными моделями разработанными на базе настольной модели.

Новые отдельностоящие модели обзавелись новыми особенностями такими как, микроконтроллер, большой LCD экран, титановая ванна, конвекционный предварительный нагреватель (модель 321) и т.п., что делает их еще более привлекательными.

Пенный флюсователь

  • Емкость из нержавеющей стали с форсункой объемом 5 литров;
  • Возможность подключение внешнего источника сжатого воздуха;
  • Воздушный нож для снятия лишнего флюса.

Инфракрасный предварительный нагрев

  • Инфракрасный элемент, с долгим сроком службы не требующий специального технического обслуживания;
  • Инфракрасный элемент сверху закрыт жаропрочным стеклом;
  • Контроль температуры PID;
  • Длина 510 мм, мощность 5 кВт;
  • Зеркально обработанная крышка для создания туннельного эффекта.

Выдвижной модуль пайки

  • Для удобства технического обслуживания, модуль пайки можно легко выдвинуть.

Конвейер

  • Алюминиевый разработан с условием поддержания параллельности даже при нагреве;
  • Каретка изготовлена методом горячей штамповки с титановыми пальцами;
  • Двигатель привода конвейера переменного тока с замкнутым контуром для контроля скорости движения конвейера.

Удобный интерфейс пользователя

  • Система на микроконтроллере предназначенная для контроля всех параметров процесса и других функций;
  • 16 функциональных клавиш и 16 индикаторов для постоянного контроля за различными системами машины;
  • Отображение установленных и текущих параметров;
  • Три режима управления: автоматический (для производства), ручной (для установки параметров) и диагностика (для диагностики сообщений об ошибках).

Конвекционный предварительный нагрев (только для Stallion 321)

  • Мощный обдув воздухом позволяет точно выдержать одинаковую температуру по всему изделию;
  • Контроль температуры;
  • Длина 510 мм, мощность 5 кВт;
  • Возможно использование с флюсами на водной основе;
  • Зеркально обработанная крышка для создания туннельного эффекта.

Модуль пайки

  • Экономичный процесс в среде азота (процесс QPQ), емкость SS304 заизолирована со всех сторон;
  • Титановая емкость. Все другие части изготовлены тоже из титана;
  • Нагрев при помощи трех картриджей, обеспечивает хороший нагрев и низкое энергопотребление;
  • Двигатели переменного тока, с контролем скорости для обеспечения однородной и стабильной высоты волны;
  • Орбитальная волна (O-Wave) предназначена для пайки компонентов SMD
  • Турбулентная орбитальная волна исключает наличие теней вокруг SMD, и позволяет качественно выполнить пайку;

Опции:

  • Орбитальная волна;
  • Длинная каретка 500 мм, дополнительная поддержка;
  • Таймер для программирования времени включения машины;
  • Постоянный контроль уровня флюса и его плотности.
Установки пайки волной припоя STALLION 310 и STALLION 321 - преимущества
  • Микроконтроллер;
  • 32-х кнопочная клавиатура;
  • Возможность сохранения до 99 рецептов на EEPROM;
  • Конвейер для ПП шириной до 300 мм;
  • Пенный флюсователь;
  • 2 ступенчатый нагрев (комбинация конвекции и инфракрасного нагрева);
  • Паяльная ванна со специальным покрытием для бесвинцовых материалов;
  • Титановая ванна;
  • Волна орбитальной формы для пайки SMD;
  • Контроль PID для предварительного нагрева и паяльной ванны;
  • Возможность работы в среде азота;
  • Наличие вентиляторов на выходе, для дополнительного охлаждения изделий; Регулируемый угол 30, 40, и 50;
  • Двигатели переменного тока с контролем скорости для насоса припоя, орбитальной волны и скорости конвейера;
  • Выдвижной модуль пайки;
  • Интерфейс RS232 для загрузки данных в ПК
Технические характеристики
STALLION 310 STALLION 321
Размер печатных плат 304 х 406 мм.
Конвейер от 0 – 2 м/мин
Флюсователь Емкость бака с флюсом 5 л,
Стандартная установка Одиночная волна, орбитальная волна в качестве дополнительной опции
Угол пайки печатных плат 30, 40 или 50
Давление распыления флюса (расход) 5 кгс/см2
Тип припоя Бессвинцовый припой или Обычный припой
Вместительность ванны припоя 170 кг
Габаритные размеры и вес
Размеры (Д х Ш) 2 850 x 1 250 мм 3200 х 1250  мм
Высота 1 700 мм
Вес 320 кг 385 кг
Требования к помещению
Электричество 3 фазы, 415 В
Мощность при запуске 6 кВт, время разогрева 60 мин 12 кВт, время разогрева 60 мин
